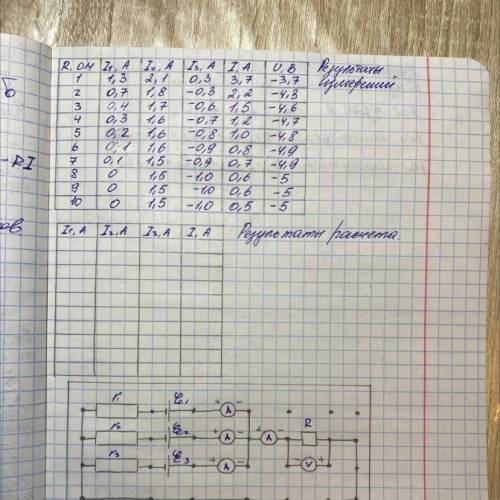

Добрый день! На фото заполненная таблица с уже сделанными вычислениями на компьютере, нужно «используя систему уравнений для вычисления токов I, I1, I2, I3 в каждом участке замкнутой цепи, рассчитать значения всех токов для каждого сопротивления нагрузки и сравнить их с результатами измерений

1.Uав=E1g1+E2g2+E3g3/g1+g2+g3+g=5*1+8*0.5+4*1/1+0.5+1+1=13/3.5=3.71В,    I1=Uав/Rн=3.71/1=3.71А,

2.сокращу запись Uав=13/2.5+0.5=4.33В,   I2=Uав/Rн=4.33/2=2.165А,

3.   Uав=13/2.5+0.333=4.58В,   I3=Uав/Rн=4.58/3=1.526А,

4.  тут сами

..

9. Uав=13/2.5+0.111=4.97В,   I9=Uав/Rн=4.97/9=0.552А,

10. Uав=13/2.5+0.1=5В,   I10=Uав/Rн=5/10=0.5А,

Объяснение:
