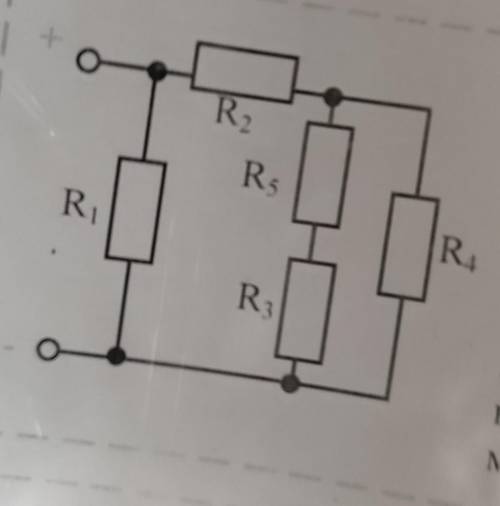

Напряжение, приложенное к цепи, U в=70 в. резисторы в цепи имеют сопротивление р =15 ом; R2 с=5 ом; Р3=10 ом; Р4=15 ом; Р5=5 ом определить: эквивалентное сопротивление цепи, величину тока всей цепи и на каждом резисторе. указать направления токов в резисторах. проверить баланс мощностей.

Для решения этой задачи нам понадобятся формулы для расчета эквивалентного сопротивления и величины тока. Давайте начнем с расчета эквивалентного сопротивления цепи.

1. Рассчитаем общее сопротивление системы, используя формулу для параллельного соединения резисторов:
1/Рэкв = 1/Р1 + 1/Р2 + 1/Р3 + 1/Р4 + 1/Р5

Для данного примера это будет:
1/Рэкв = 1/15 + 1/5 + 1/10 + 1/15 + 1/5

Вычисляем сумму сопротивлений:
1/Рэкв = 1/15 + 3/15 + 1/10 + 1/15 + 3/15
1/Рэкв = 9/15 + 1/10 + 1/15
1/Рэкв = (9*10 + 1*15 + 1*10) / (15*10)
1/Рэкв = 140 / 150
1/Рэкв = 14 / 15

2. Теперь найдем эквивалентное сопротивление цепи:
Рэкв = 1 / (1/Рэкв)
Рэкв = 1 / (14 / 15)
Рэкв = 15 / 14
Рэкв ≈ 1.07 ом

Таким образом, эквивалентное сопротивление цепи составляет около 1.07 ом.

Теперь расчет величины тока в цепи:

3. Используем закон Ома для расчета величины тока:
I = U / Рэкв
I = 70 / 1.07
I ≈ 65.42 А

Величина тока в цепи составляет около 65.42 А.

Расчет тока на каждом резисторе:

4. Используем закон Ома для расчета тока на каждом резисторе:
I1 = U / Р1
I1 = 70 / 15
I1 ≈ 4.67 А (в направлении отрицательного полюса к положительному)

I2 = U / Р2
I2 = 70 / 5
I2 = 14 А (в направлении отрицательного полюса к положительному)

I3 = U / Р3
I3 = 70 / 10
I3 = 7 А (в направлении отрицательного полюса к положительному)

I4 = U / Р4
I4 = 70 / 15
I4 ≈ 4.67 А (в направлении отрицательного полюса к положительному)

I5 = U / Р5
I5 = 70 / 5
I5 = 14 А (в направлении отрицательного полюса к положительному)

Таким образом, ток на первом и четвертом резисторе составляет около 4.67 А, а на втором и пятом - около 14 А.

Проверка баланса мощностей:

5. Проверим баланс мощностей, сравнивая сумму произведений тока на каждом резисторе на напряжение суммарной мощности, потребляемой в цепи:
Pсум = P1 + P2 + P3 + P4 + P5

P1 = I1 * U
P1 = 4.67 * 70
P1 ≈ 326.9 Вт

P2 = I2 * U
P2 = 14 * 70
P2 = 980 Вт

P3 = I3 * U
P3 = 7 * 70
P3 = 490 Вт

P4 = I4 * U
P4 = 4.67 * 70
P4 ≈ 326.9 Вт

P5 = I5 * U
P5 = 14 * 70
P5 = 980 Вт

Pсум = 326.9 + 980 + 490 + 326.9 + 980
Pсум ≈ 3103.8 Вт

Таким образом, суммарная мощность потребляемая в цепи составляет около 3103.8 Вт, что подтверждает баланс мощностей.

Итак, мы рассчитали эквивалентное сопротивление цепи (около 1.07 ом), величину тока в цепи (около 65.42 А) и на каждом резисторе (4.67 А и 14 А). Мы также проверили баланс мощностей и убедились, что сумма потребляемой мощности равна сумме мощностей на каждом резисторе.
