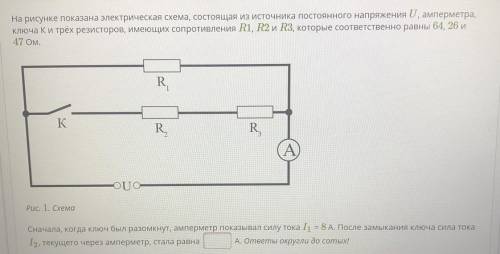

На рисунке показана электрическая схема, состоящая из источника постоянного напряжения U, амперметра, Ключа Ки трёх резисторов, имеющих сопротивления R1, R2 и R3, которые соответственно равны 64, 26 и
47 Ом.
R
к
R,
R
Рис. 1. Схема
Сначала, когда ключ был разомкнут, амперметр показывал силу тока I1 = 8 А. После замыкания ключа сила тока
I2, текущего через амперметр, стала равна А. ответы округли до сотых!


На рисунке показана электрическая схема, состоящая из источника постоянного напряжения U, амперметра

Нажмите на рекламу ниже и сразу увидите ответ
Популярные вопросы:
Ответ:
Arina8987
21.02.2022 14:20

Объяснение:

R1 = 64 Ома

R2  = 26 Ом

R3 = 47 Ом

I1 = 8A

I2 = ?

напряжение источника

U = I1*R1 = 8*64 = 512 B

ток в цепи второго и третьего резисторов

I3 = U / (R2+R3) = 512 / (26+47) ==7, 01  A

общий ток после замыкания выключателя

I2 = I1+I3 = 8+7.01 = 15.01 A
