На расстоянии 10 см от левого конца стержня
Объяснение:
К концам стержня длиной 40 см и массой 10 кг подвесили грузы массой 40 и 10 кг. Где надо подпереть стержень, чтобы он находился в равновесии?
Дано:
L = 40 см = 0,40 м
m₁ = 40 кг; F₁ = m₁·g = 40·10 = 400 Н
m₂ = 10 кг; F₂ = m₂·g = 10·10 = 100 Н
m₃ = 10 кг; F₃ = m₃·g = 10·10 = 100 Н
____________________
x - ?

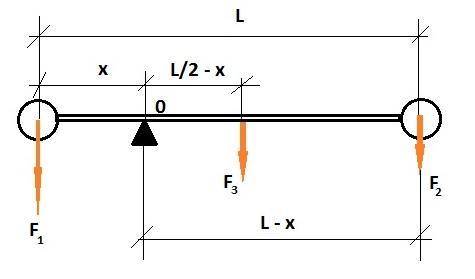

Сделаем чертеж.
Составим уравнение моментов:
F₁·x = F₂·(L-x)+F₃·(L/2-x)
400·x = 100·(0,40 - x) + 100·(0,20 - x)
400·x = 40 - 100· x + 20 - 100·x
600·x = 60
x = 60/600 = 0,10 м или 10 см
Мост Уитстона является сбалансированным когда разность потенциалов равна нулю, по нашей схеме если φ1-φ2=0, то мост Уитстона в нашем случае является сбалансированным.
В узел E, поступает ток I1 и из узла выпускает ток I3 и j, ток j=0, так как напряжение - это разность потенциалов, а у нас в этом месте φ1-φ2=0 то есть как раз разность потенциалов равна нулю (так как это сбалансированный мост Уитстона) значит и напряжение на этом участке равно 0 и по закону Ома j=U/r где r-сопротивление резистора; j-ток протекающий через этот участок; U-разность потенциалов на этом участке. Следовательно j=0/r даже не зная r понятно, что j=0 А так как 0 в числителе. Поэтому по закону сохранения заряда какой ток поступает в узел такой и выпускает. То есть I1=I3+j мы выяснили что j=0, следовательно I1=I3.
В узел F, поступает ток j и I2, а выпускается ток I4. По закону сохранения заряда j+I2=I4 так как мы выяснили, что j=0, то I2=I4.
Так как φ1-φ2=0, то φ1=φ2 обозначим их как просто φ, то есть φ1=φ2=φ.
Так как напряжение - это разность потенциалов (по определению), то по закону Ома:
I1=(U-φ1)/R1=(U-φ)/R1
I3=(φ1-0)/R3=(φ-0)/R3=φ/R3
I2=(U-φ2)/R2=(U-φ)/R2
I4=(φ2-0)/R4=(φ-0)/R4=φ/R4
Раз I1=I3 и I2=I4, то:
1) I1=I3
(U-φ)/R1=φ/R3
2) I2=I4
(U-φ)/R2=φ/R4
Составим систему уравнений:
(U-φ)/R1=φ/R3
(U-φ)/R2=φ/R4
(U-φ)/φ=R1/R3
(U-φ)/φ=R2/R4
Следовательно:
R1/R3=R2/R4
R1*R4=R2*R3 - это значит, что когда у нас сбалансированный мост Уитстона, то произведения сопротивлений по диагонали равны.
Каждое равенство R1*R4=R2*R3 - это 1 комбинация (1 отдельный сбалансированный мост Уитстона), главное чтобы в каждой комбинации были разные R1 и R2 и R3 и R4 (так как по условию просят, чтобы резисторы, а следовательно и сопротивление было разным).
Также следим чтобы во всех комбинациях не повторялись цифры больше чем 5 раз, так как по условию у нас имеется по 5 штук резисторов каждого сопротивления от 1 Ом до 10 Ом.
Ну и само собой R1, R2, R3, R4 не может быть меньше 1 Ом и больше 10 Ом (по условию).
Я нашёл таких комбинаций 8 штук, вот они:
1) 1*10=2*5
2) 1*8=2*4
3) 1*6=2*3
4) 2*6=3*4
5) 2*10=4*5
6) 3*8=4*6
7) 3*10=5*6
8) 4*10=5*8
То есть итого можно собрать одновременно из этого набора как максимум 8 сбалансированных мостов Уитстона, при том что в каждой мостовой схеме все резисторы имеют разное сопротивление.
ответ: Можно собрать одновременно из этого набора как максимум 8 сбалансированных мостов Уитстона, при том что в каждой мостовой схеме все резисторы имеют разное сопротивление.Объяснение:
