Определить напряжения на сопротивлениях r1, r2, r3 и r4, включённых в цепь, как показано на рис., если
ε1 = 10 в, ε2 = 4 в, r1 = 2 ом, r2 = r3 = 4 ом, r4 = 2 ом.
сопротивлением источников тока пренебречь.

Объяснение:

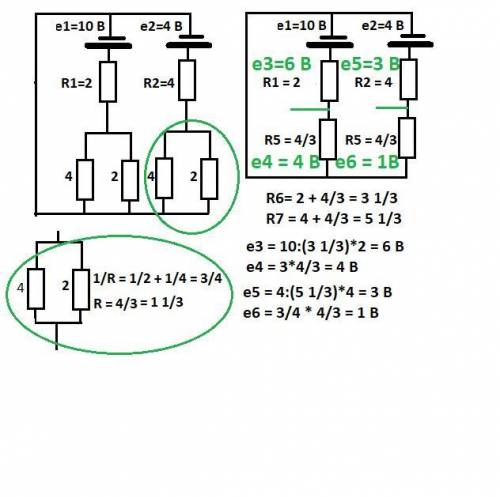

Расчет на рисунке в приложении.

Сначала изменяем рисунок схемы соединения.

Получаем, что к источникам подключены одинаковые параллельны цепи и их сопротивление - 4/3 = 1 1/3 ОМ.

Вторым действием делим напряжение каждого источника пропорционально последовательно соединённым сопротивлениям.

В записи может быть несоответствие принятым в школе обозначениям, но математика правильная.

ОТВЕТ: Напряжение 6В и 4В на первом источнике и 3В и 1В -  на втором.
