Пирамида со срезами. В диметрии Условия задачи

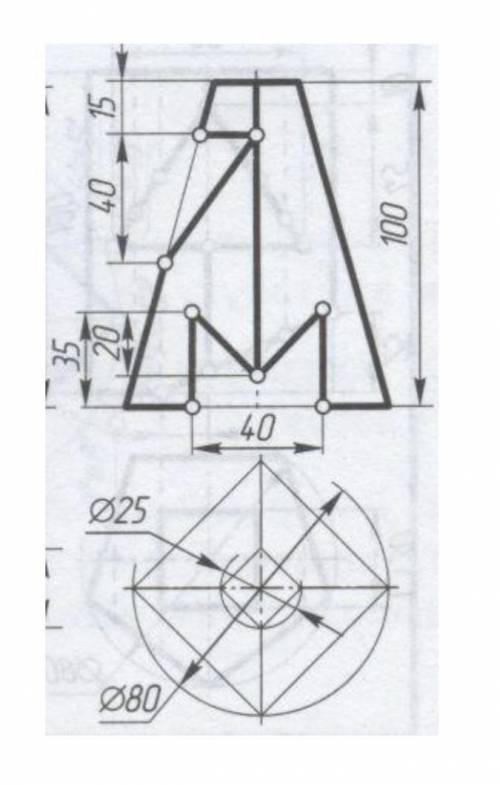

По заданным фронтальной и горизонтальной проекциям прямой правильной пирамиды со срезами плоскостями частного положения построить её профильную проекцию. Горизонтальную проекцию пирамиды требуется предварительно достроить.

Задачу выполнить на листе бумаги формата А3 (297х420) с чертёжных инструментов

Общие указания к выполнению

1. Исходный чертёж вычерчивать по указанным размерам.

2. Проекционный чертёж, включающий три проекции – фронтальную, горизонтальную и профильную – расположить в левой половине формата.

3. Аксонометрическое изображение многогранника следует расположить в

правой свободной половине формата (см. Пример выполнения, рис. 1)

4. Для построения аксонометрии проекционный чертёж многогранника следует обязательно закоординировать, т. е. подходящим образом присоединить к нему тройку координационных осей х, у и z. При этом для упрощения построений тройку осей лучше привязывать не к системе

плоскостей проекций, а к проекциям самой фигуры.

5. Тип аксонометрии задан в каждом из вариантов задания:

а) Изометрия (прямоугольная изометрия x:y:z=1:1:1);

б) Диметрия (прямоугольная диметрия x:y:z=1:0,5:1);

в) Г/изометрия (горизонтальная косоугольная изометрия x:y:z=1:1:1)

с рекомендованным углом между осями у и z в 150° (угол между осями x и y - 90°.

6. Контур многогранника, его видимые рёбра и вырез выделяются сплошными основными линиями ≈ 0,5 мм;

Линии построения, осевые и линии невидимого контура имеют толщину, равную ≈ 0,2 мм.

7. Начальные стадии чертежа, включающие все необходимые построения, следует выполнить в тонких линиях и затем, после консультаций с преподавателем и устранения ошибок, приступить к окончательной его обводке. Вс линии построения необходимо сохранить!
