4. как правильно провести ввносные и размерные - вопрос №649195245 от ШколоЛОх 18.08.2020 19:16

Question

Математика: 4. как правильно провести ввносные и размерные линии на чертеже? 5. какие знаки и буквы наносят перед размерным числом при указании диаметров и радиусов?

ШколоЛОх · Answer

4.

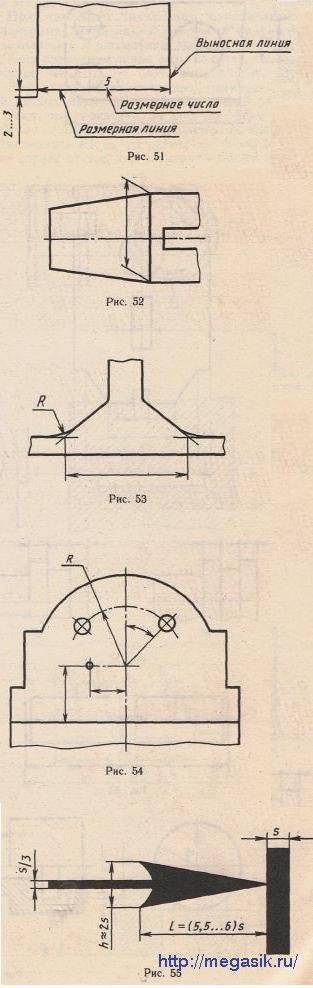

Выносная линия должна выходить за концы стрелок размерной линии на 1...5 мм, на учебных чертежах — на 2...3 мм (рис. 51 ].

5.
http://gk-drawing.ru/plotting/size.php
