Дано: Параллелепипед -куб, M∪BB1, N∪АА1, K∪AD.
Построить сечение.
Пошаговое объяснение:

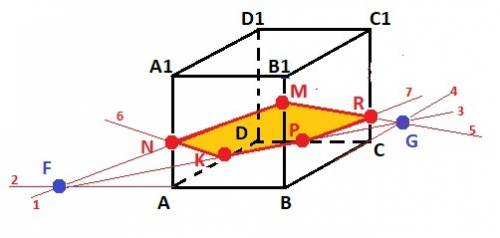

Порядок построения указан номерами прямых.
Рисунок к задаче в приложении.
Проводим MN (1)
Находим точку пересечения F = MN∩AB (1 и 2)
Находим точку пересечения G = BC∩FK (3 и 4)
Находим точку пересечения Р = CD∩FG (3)
Находим точку пересечения R = MG∩CC1 (5)
Проводим отрезок KN (6)
Получили сечение - KMNRPK

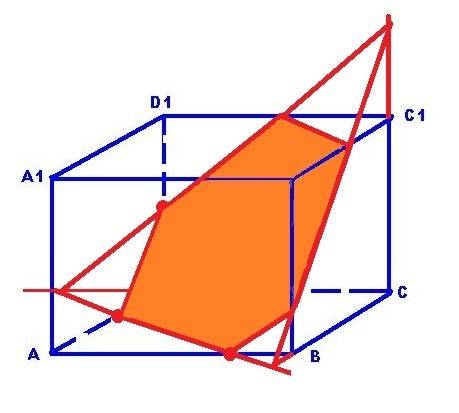

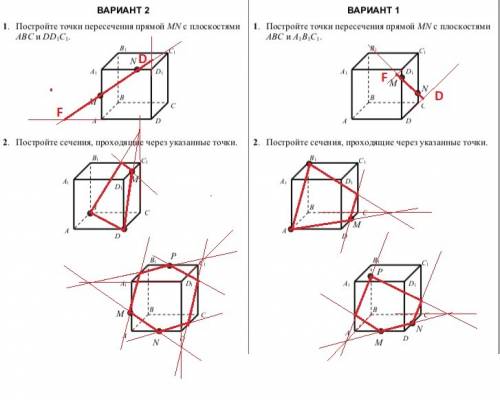

Дополнительно: Рисунки с другими сечениями куба = параллелепипеда.
