черчение

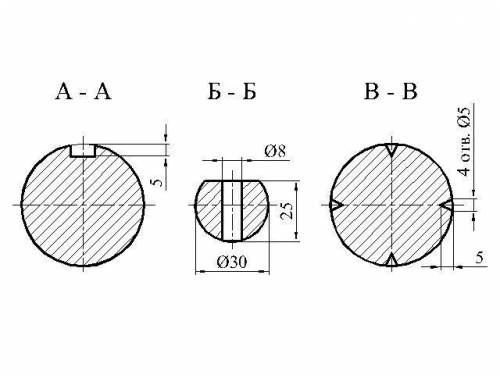

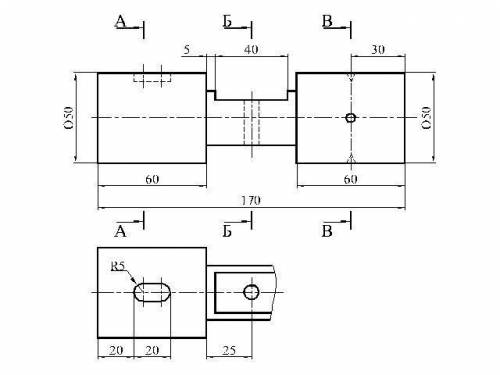

деталь "ось"образована сочетанием 3х расположенных цилиндров, из которых два крайних имеют диаметр= 50мм, длина=60 мм, а средний (меньший) диаметром 30мм, длинной=50мм. в первом цилиндре, в верхней его части находится шпоночный паз (h=5мм, l=20мм, радиус скругления=5мм). в середине цилиндрической поверхности второго цилиндра - коническая зачверловка (4отверстия диаметром 5, l=5мм). в центре меньшего цилиндра, в верхней его части находится лыска (h 5мм от верхнего края, длиной 40мм) в центре которого сквозное цилиндрическое отверстие (диаметром 8мм)
