ЧЕРЧЕНИЕ. Графическая работа. Перечертить по данным размерам два вида: главный вид, вид сверху. Выполнить вид слева. Нанести размеры на всех видах, согласно правилам.

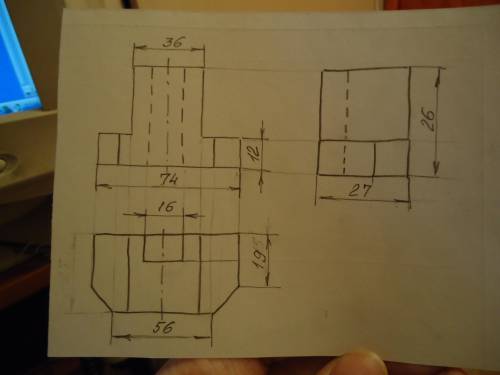

ответ: Чертёж из трёх видов см.на фото

Объяснение:

Размеры видно не чётко. Проверьте их правильность. Размер скоса основания 9 мм, проставленный на виде спереди, заменён на размер с использованием симметричности детали и поставлен на виде сверху ( 56 мм).

Надеюсь, что вам.
