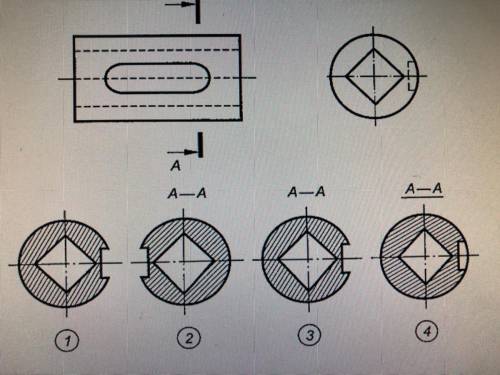

На рисунке даны два вида и детали показаны четыре вынесенных сечения А-А.Определить,какое из четырёх приведённых сечений правильное и указать,какие ошибки допущены в трёх неправильно выполненных сечениях

ответ: 3

Объяснение:

1 и 3 сечения одинаковы, но 1-е никак не обозначено, а 3-е обозначено А-А. Т.к. сечения вынесены на свободное поле чертежа и их ось симметрии не совпадает с секущей плоскостью, то обозначение необходимо.

Во 2-ом случае вырез выполнен не с той стороны.

В 4-ом случае 1-я ошибка справа: линию цилиндра нельзя оставлять справа от выемки, т.к. выемка не является телом вращения. Иначе это разрез. 2-я ошибка: А-А не должны быть подчёркнуты.

   Надеюсь, что объяснила понятно. Желаю успехов.
