Предмет - промышленная электроника

1)U=IR = 20 Ом × 0,4 А=8 В

2)R=ρl/s , s=ρl/R=(0,5 Ом × мм²/м × 8м) /2 Ом= 2мм²

3)правильное условие

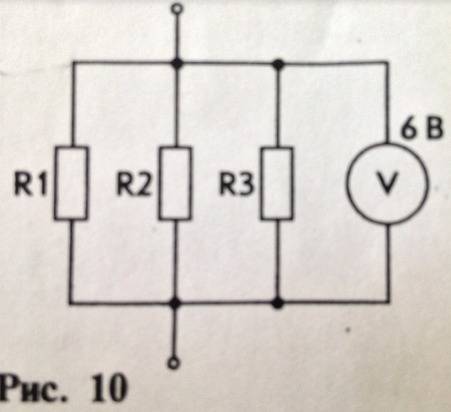

Определите общее сопротивление цепи и силу тока в неразветвленной части цепи ,если R1=30 Ом, R2=10 Ом, R3= 30 Ом, V=6В.

схема рис 10 Решение во вкладке.

4)R=ρl/s , ρ=Rs/l=Us/ (IL)=0,4 Ом × мм²/м² R=U/I (по закону Ома) ответ:ρ=0,4 Ом × мм²/м²(никелин)

5. Определите общее сопротивление цепи и напряжение на концах участка АВ, если R1=4 Ом, R2 =6 Ом, R3 = 15 Ом, R4 = 4 ом

схема на рис 1 решение в скане

6. Определите общее сопротивление цепи если R1 = 4 Ом, R2 = 6 Ом,

R3 = 12 Ом, R4 = 12 Ом, R5 = 6 Ом

схема на рис 2 решение в скане

7. По этой задаче не нашел данных.

Дано: с=4000 Н/м - жесткость пружины
ΔL1=0,02 м. - удлинение пружины в состоянии 1
ΔL2=0,03 м - удлинение пружины в состоянии 2
Найти: А1, А2, Е1, Е2

При растяжении пружины на величину ΔL1 возникает сила F1 = c*ΔL1 = 4000 Н/м * 0,02 м = 80 Н. Это максимальная сила в конце растяжения. Средняя сила F1 ср = F1 / 2 = 40 Н
Работа по переводу пружины в состояние 1: А1 = F1 ср * ΔL1 = 40 Н * 0,02 м = 0,8 Дж

При переводе пружины в состояние 2 возникает сила:
 F2 = c*ΔL2 = 4000 Н/м * 0,03 м = 120 Н.
Средняя сила на участке от состояния 1 до состояния 2:
F2 ср = (F1+F2)/2 = (80 Н + 120 Н) / 2 = 100 Н
Работа силы F2 ср по переводу пружины из состояния 1 в состояние 2:
A2 = F2 ср * (ΔL2 - ΔL1) = 100 Н * 0,01 м = 1 Дж

Изменение потенциальной энергии равно совершенной работе:
E1 = А1 = 0,8 Дж
E2 = A2 = 1 Дж
